CL型齿式连轴器基本参数和主要尺寸

来源：天硕联轴器（上海）有限公司 发布时间：2017/2/20 10:23:39

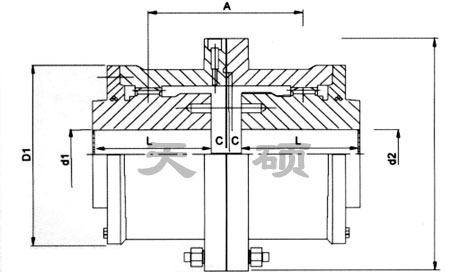

<strong>CL型齿式连轴器</strong>


型号 公称转矩 轴孔直径 轴孔长度 D D1 A C 质量 Kg
Tn Y,J1,Z1
N.M d1,d2,dz L
CL1 710 18,19 30-42 170 110 49 16.0 7.8
20,22,24 38,52 6.0
25,28 44,62 2.5
30,40 60-112
CL2 1400 30,32,35,38 82,60 185 125 75 2.5 12.5
40-50 84-112
CL3 3150 40-56 112,84 220 150 92 2.5 26.9
60 142,107
CL4 5600 45-56 112,84 250 175 125 2.5 34.9
60-75 142,107
CL5 8000 50-90 84-172 290 200 145 5.0 55.8
CL6 11200 60-110 107-212 320 230 160 5.0 79.9
CL7 18000 65-75 142,107 350 260 185 5.0 109.5
80-120 132-172
CL8 22400 80-95 172,132 380 315 210 5.0 133.8
100-140 167-252
CL9 28000 90,95 172,132 430 365 220 5.0 171.0
100-160 167-302
CL10 50000 110-180 167-302 490 420 245 5.0 275.8
CL11 71000 120,125 212,167 545 470 280 5.0 385.0
130-220 202-352
CL12 100000 140,150 252,202 590 520 350 5.0 450.0
160-250 242-410
CL13 140000 160-280 240-470 680 560 375 7.5 798.3
CL14 200000 180-320 242-470 730 650 405 7.5 976.6
CL15 250000 220-360 282-550 780 700 480 7.5 1182.5
CL16 35000 240-400 330-650 900 785 535 10.0 1936.5
CL17 560000 260-450 330-650 1000 885 625 10.0 2700.0
CL18 710000 300-500 380-650 1100 990 710 10.0 3669.0
CL19 1000000 360-560 450-800 1250 1090 730 15.0 5138.0
