JMIJ型膜片联轴器基本参数和主要尺寸

来源:天硕联轴器(上海)有限公司 发布时间:2017/2/20 10:23:39
<strong>JMIJ型膜片联轴器</strong>

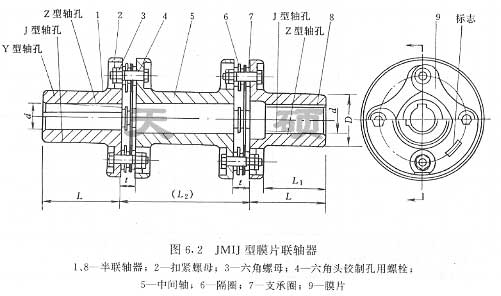

JMIJ型膜片联轴器基本参数和主要尺寸 mm(JB/T 9147-1999)

型 号 公称转矩
Tn /N.m
瞬时_转矩Tmax
/N.m
许用转速
[n]
/r.min -1
轴孔直径d(H 7 )
轴孔轴孔轴孔轴孔 D t L2 转动惯量 I/kg.m 2 ≈ 质量 m/kg ≈
Y型 J、J1、Z、Z1 型 L推荐
L L L1
JMIJ1 25 80 6000 14 32 - J1 型为27 Z1 型为20 35 90 8.8 100 0.0013 1.8
16、18、19 42 30
20、22
38
JMIJ2 63 180 5000 18、19 42 - 30 45 100 9.5 100 0.002 2.4
20、22、24 52 38
25 62 44
JMIJ3 100 315 5000 20、22、24 52 - 38 50 120 11 120 0.0047 4.1
25、28 62 44
30 82 60
JMIJ4 160 500 4500 24 52 - 38 55 130 12.5 120 0.0069 5.4
25、28 62 44
30、32、35 82 60
JMIJ5 250 710 4000 28 62 - 44 60 150 14 140 0.0153 8.8
30、32、35、38 82 60
40 112 84
JMIJ6 400 1120 3600 32、35、38 82 82 60 65 170 15.5 140 0.0281 13.4
40、42、45、48、50 112 - 84
JMIJ7 630 1800 3000 40、42 112 112 84 70 210 19 150 0.076 22.3
45、48、50、55、56
60 142 107
JMIJ8 1000 2500 2800 45、48 112 112 84 80 240 22.5 180 0.1602 36
50、55、56
60、63、65、70 142 107
JMIJ9 1600 4000 2500 55、56 112 112 84 85 260 24 220 0.2509 48
60、63、65、70、71、75 142
107
80 172 132
JMIJ10 2500 6300 2000 63、65、70、71、75 142 142 107 90 280 17 250 0.5195 85
80、85、90、95 172 - 132
JMIJ11 4000 9000 1800 75 142 142 107 95 300 19.5 290 0.8223 112
80、85、90、95 172 172 132
100、110 212 - 167
JMIJ12 6300 12500 1600 90、95 172
132 120 340 23 300 1.4109 152
100、110、120、125 212 167

  注:1、轴孔和键槽型式及尺寸应符合GB3852的规定,轴孔型式及长度L,L 1 可根据需要选取。
   2、表中L 2 按要求也可与制造厂家另行商定。
   3、各规格的轮廓直径不小于规格中_轴孔直径的1.6倍。
