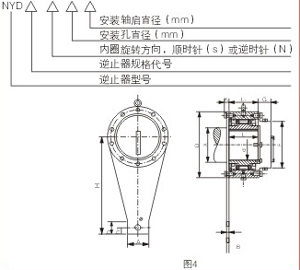

NYD型系列逆止器 3、NYDX型稀油润滑逆止器 3.1 特点 NYDX型逆止器是NYD型逆止器的改进型， 其工作原理和用途与NYD型相同，但NYDX采用稀油润滑， _了逆止器的内部润滑条件，提高了逆止器的_转速， 延长了使用寿命。 3.2.2 标记示例 NYDX160-S-160（200）表示规格是NYDX160型， 从轴端方向看，内圈顺时针旋转，安装孔直径d为160mm, 安装轴肩直径为200mm的接触式稀油润滑逆止器。

型　 号	额定逆 止力矩 Te N·m	孔径 范围 mm	内圈_ 高转速 r/min	结　构　尺　寸											油箱 充油量 L	重量 kg
				A	B	Ｌ	H	h	D	L1	L2	F	G	K
NYDX220 NYDX250 NYDX270 NYDX300 NYDX320 NYDX350 NYDX420 NYDX450	50000 90000 125000 180000 270000 320000 520000 70000	160~220 180~250 200~270 230~300 250~320 250~350 320~420 350~450	105 90 80 80 75 75 55 55	238 288 298 356 386 414 474 526	259 323 323 335 345 360 484 494	230 290 290 290 320 360 450 480	820 1000 1100 1300 1500 1600 1800 2000	80 100 110 135 135 135 165 165	500 600 650 780 850 930 1030 1090	235 295 295 295 305 320 440 450	299 371 371 395 412 432 556 578	300 355 395 495 525 565 680 690	95 125 130 130 135 135 170 180	35 35 40 45 60 70 70 80	3.5 8.4 10 15 16 18 32 35	410 745 810 1250 1515 1980 3020 3490

表1及表2注：
1、孔公差为H7（GB1800~1804-79），推荐轴公差为h6，配合公差为H7/h6，键槽按GB1095-79的Js9、GB1184-75的7~9级标准制作；
2、请在订货单上标出孔径、尺寸公差，否则按标准配合公差H7加工；
3、请选用优先孔径：50、55、60、65、70、75、80、85、90、95、100、110、120、130；
4、供货时，轴端档圈尺寸按JB/ZQ4349-86标准制作。
