WH型-滑块连轴器基本参数和主要尺寸

来源:天硕联轴器(上海)有限公司 发布时间:2017/2/20 10:23:39
WH型-<strong>滑块连轴器</strong>

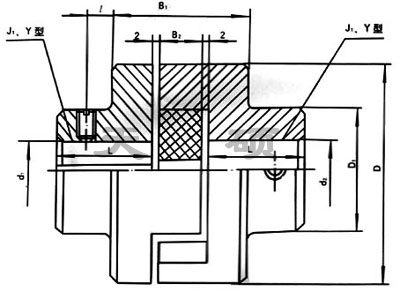

滑块联轴器,WH型-滑块连轴器基本参数和主要尺寸 mm

型号
公称转矩Tn(N.m)
许用转速[n]r/min
轴孔直径
轴孔长度
D
D1
B1
B2
l
转动惯量Kg.m2
质量kg
d1 d2
Y
J1
L
mm

WH1

16
10000

10,11

12,14

25-32
22-27
40
30
52
13
5
0.0007
0.6

32-42

27-30

WH2
31.5 8200

12,12,16,(17),18

50 32 56 18 5 0.0038 1.5

WH3

63 7000

16,(17),18,20,22

42-52

30-38

70 40 60 18 5 0.0063 1.8

52-62

38-44

WH4
160 5700

20,22,24,25,28

80 50 64 18 8 0.013 2.5

WH5

280 4700

25,28,30,32,35

62-82

44-60

100 70 75 23 10 0.045 5.8

82-112

60-84

WH6
500 3800

30,32,35,38,40,42,45

120 80 90 33 15 0.12 9.5

WH7

900 3200

40,42,45,48,50,55

112 84 150 100 120 38 25 0.43 25

112-142

84-107

WH8
1800 2400

50,55,60,63,65,70

190 120 150
48
25 1.98 55

WH9

3550 1800

65,70,75,80,85

172-212

132-167

330 190 180 58 40 4.9 85

172-212

132-167

WH10
5000 1500

80,85,90,95,100

330 190 180 58 40 7.5 120

注:1、表中联轴器质量、转动惯量是按_小轴孔直径和_长度计算的近似值。

2、括号内的数值尽量不选用。

3、工作环境温度-20~+70℃。
