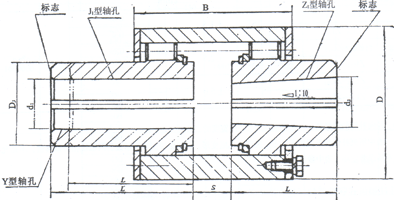

ZLD型－圆锥形轴孔弹性柱销齿式联轴器-ZLD型－圆锥形轴孔弹性柱销齿式联轴器基本参数和主要尺寸-天硕联轴器（上海）有限公司

型号

公称扭矩Tn（N.m）

许用转速[n]r/min

轴孔直径d 1 d 2

轴孔配合长度

D

B

S

转动惯量Kg.m²

质量m Kg

Y型

J 1、 Z 1 型

L

L 1

ZLD1

100

4000

12 14

32

27

76

52

9

0.0007

0.73

16 18

42

30

19

20 22

52

38

54

11

24

ZLD2

250

4000

16 18

42

30

90

60

7

0.004

3.9

19

20 22

52

38

62

9

24

25 28

62

44

66

13

30 32

82

60

70

17

ZLD3

630

4000

25 28

62

44

118

85

11

0.015

8.6

30 32

82

60

89

15

35 38

40 42

112

84

95

21

ZLD4

1600

4000

40 42

112

84

158

115

21

0.057

18.1

45 48

50 55

56

60

142

107

122

28

ZLD5

4000

4000

50 55

112

84

192

115

21

0.14

29.2

56

60 63

142

107

112

28

65 70

71 75

80

172

132

127

33

ZLD6

6300

3300

60 63

142

107

230

144

30

0.31

47.2

65 70

71 75

80 85

172

132

149

35

90 95

ZLD7

10000

2900

70 71

142

107

260

146

30

0.62

73

75

80 85

172

132

151

35

90 95

100 110

212

167

156

40

ZLD8

16000

2500

80 85

172

132

300

167

34

1.29

115

90 95

100 110

212

167

172

39

120 125

130

252

202

177

44

ZLD9

25000

2300

90 95

172

132

335

187

34

2.1

151

100 110

212

167

192

39

120 125

130 140

252

202

197

44

150

ZLD10

31500

2100

100 110

212

167

355

194

41

3.1

196

120 125

130 140

252

202

199

46

150

160 170

302

242

209

56

ZLD11

40000

2000

110 120

212

167

380

214

41

4.3

237

125

130 140

252

202

219

46

150

160 170

302

242

229

56

180

ZLD12

63000

1700

130 140

252

202

445

231

48

9.9

399

150

160 170

302

242

241

58

180

190 200

352

282

251

68

ZLD13

100000

1500

150

252

202

515

262

44

16.6

502

160 170

302

242

272

54

180

190 200

352

282

282

64
