TBR系列高速膜片联轴器

TBR系列高速膜片联轴器

TBR系列高速膜片联轴器适用于电机,气轮机,燃气轮机,膨胀机,旋转发动机,鼓风机,发电机,试验机,高速泵等高速机组特别适用于离心机,透平压缩机,船舶推进器等动力传递.
产地：河北省泊头市
供应商：天硕联轴器（上海）有限公司
点击这里给我发消息
电话：0317-8288808

TBR系列高速膜片联轴器详细内容介绍

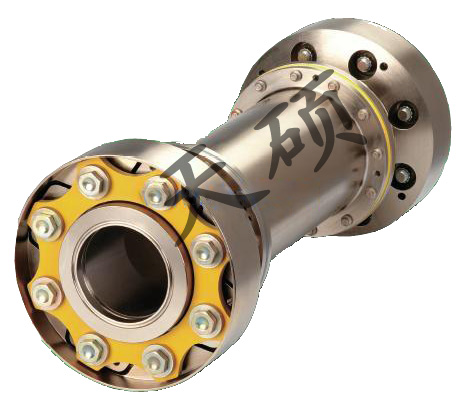

TBR系列高速膜片联轴器
TBR系列高速膜片联轴器
TBR系列高速膜片联轴器

联轴器型号

功率/转速

(Kw/rpm)

公称扭矩

(KNm)

峰值扭矩

(KNm)

特大许用转速

(r/min)

A

(mm)

B

(mm)

C(mm)max

E(mm)

F

(mm)

L(mm)

TBR6115

0.072

0.68

2.4

32000

115

62

40

160

45

250

TBR6135

0.16

1.52

3.3

28000

135

82

55

170

60

290

TBR6152

0.22

2.1

6.1

25000

152

98

65

190

70

330

TBR6175

0.39

3.7

10.8

23000

175

105

75

210

80

370

TBR6196

0.49

4.6

12.4

21000

196

115

80

230

85

400

TBR6210

0.54

5.15

14.2

20000

210

130

90

230

95

420

TBR6231

0.86

8.21

24.1

18000

231

150

105

250

110

470

TBR6247

1.28

12.22

32

17000

247

167

115

250

120

490

TBR6272

2.16

20.62

45

16000

272

182

125

260

130

520

TBR6300

2.9

27.69

52.9

14000

300

205

140

270

145

560

TBR6330

3.46

33

78

12000

330

217

155

290

160

610

TBR6360

4.13

39.44

101

10000

360

247

170

310

175

660

TBR8212

0.86

8.21

24.1

20000

212

130

90

230

95

420

TBR8233

1.28

12.22

32

18000

233

150

105

250

110

470

TBR8248

2.16

20.62

45

17000

248

167

115

250

120

490

TBR8274

2.9

27.69

52.9

16000

274

182

125

260

130

520

TBR8302

3.46

33

78

14000

302

205

140

270

145

560

TBR8333

4.13

39.44

101

12000

333

217

150

290

160

610

TBR8363

6.6

63

140

10000

363

247

165

310

175

660

TBR8396

8.5

81.11

197

9500

396

263

175

320

180

680

TBR8425

11

105

217

9000

425

268

190

390

195

780

TBR8457

14

133.7

320

8500

457

300

205

400

210

820

TBR8493

17

162.3

355

8000

493

336

220

410

220

850

TBR8525

21

200.5

390

7500

525

344

240

450

240

930

TBR8570

26

248.3

570

7000

570

387

260

460

260

980

TBR8610

34

324.7

730

6000

610

419

285

480

290

1060

TBR0365

8.5

63

140

10000

365

247

165

310

175

660

TBR0400

11

81.11

197

9500

400

263

175

320

180

680

TBR0430

13

105

217

9000

430

268

190

390

195

780

TBR0460

16

133.7

320

8500

460

300

205

400

210

820

TBR0496

20

162.3

355

8000

496

336

220

410

220

850

TBR0537

25

238.75

548

7500

537

344

240

450

240

930

TBR0580

35

334.25

770

7000

580

387

260

460

260

980

TBR0630

42

401.1

920

6000

630

419

285

480

290

1060

联轴器型号

拧紧力矩(Nm)

总质量(Kg)

扭转刚度KT(Nm/radxE+06)

转动惯量(Kgm^2)

中间段每米长

角向不对中

轴向不对中

质量(Kg)

扭转刚度ΔKT(Nm/radxE+06)

转动惯量(Kgm^2)

特大θmax(deg)

角向刚度(Nm/radxE+03)

特大(mm)

轴向力（N）

TBR6115

45

6.2

0.15

0.009

4.7

0.00389

0.00612

0.375

110.3

2

902

TBR6135

45

11.6

0.25

0.021

6.0

0.099

0.013

0.375

119.5

2.3

1056

TBR6152

45

14.3

0.32

0.034

6.9

0.158

0.021

0.375

155.7

2.4

1368

TBR6175

85

19.5

0.42

0.076

10.4

0.289

0.035

0.375

168.2

2.6

2100

TBR6196

160

27.2

0.75

0.132

11.8

0.455

0.047

0.375

205.3

2.8

2306

TBR6210

160

34.5

1.12

0.181

13.5

0.702

0.085

0.375

213.6

3.0

3256

TBR6231

160

47.5

1.94

0.28

15.1

0.836

0.129

0.375

401.9

3.1

3654

TBR6247

160

58.3

2.35

0.41

22.6

1.536

0.172

0.375

447.2

3.3

3946

TBR6272

280

68.5

2.95

0.65

26.5

2.03

0.216

0.375

535.2

3.5

4653

TBR6300

280

82.3

4.86

1.02

39.5

2.76

0.444

0.375

592.3

3.6

5621

TBR6330

340

126.5

7.12

1.62

47.3

5.422

0.522

0.375

667.2

3.8

7624

TBR6360

540

158.2

9.85

2.43

53.2

7.032

0.755

0.375

720.3

4

9678

TBR8212

160

35.2

1.75

0.192

13.5

0.702

0.085

0.25

704.5

2

1458

TBR8233

160

48.6

2.2

0.29

15.1

0.836

0.129

0.25

1130

2.2

3542

TBR8248

160

59.3

2.85

0.43

22.6

1.536

0.172

0.25

1469

2.4

4216

TBR8274

280

70.2

3.92

0.72

26.5

2.03

0.216

0.25

1635

2.6

4568

TBR8302

280

83.2

5.42

1.13

39.5

2.76

0.444

0.25

1989

2.8

6542

TBR8333

340

127.2

8.54

1.73

46.3

5.422

0.522

0.25

2653

3.0

9326

TBR8363

540

159.5

9.93

2.68

51.2

7.032

0.755

0.25

3456

3.3

12681

TBR8396

540

202.3

11.86

3.95

56.1

8.865

0.923

0.25

7864

3.4

13653

TBR8425

800

273.5

14.76

5.68

71.5

14.65

1.101

0.25

6859

3.6

15782

TBR8457

800

316.4

18.65

6.96

87.3

16.83

1.522

0.25

6971

3.8

16524

TBR8493

800

388.5

22.47

11.53

94.6

21.32

2.11

0.25

7865

4.0

18936

TBR8525

1200

472.5

25.87

15.72

105.3

25.66

2.56

0.25

8654

4.2

19856

TBR8570

1200

583.5

34.61

23.65

136

40.37

4.03

0.25

8475

4.6

20541

TBR8610

1800

667.4

44.56

31.11

147

50.8

5.07

0.25

9246

5

21456

TBR0365

540

160.5

12.13

2.88

51.2

7.032

0.755

0.165

7756

2.8

7652

TBR0400

540

203.5

15.24

4.15

56.1

8.865

0.923

0.165

12589

3.0

9862

TBR0430

800

275.4

16.65

5.98

71.5

14.65

1.101

0.165

21870

3.2

10635

TBR0460

800

318.4

23.15

7.31

87.3

16.83

1.522

0.165

24254

3.6

14963

TBR0496

800

390.5

26.45

12.21

94.6

21.32

2.11

0.165

26587

3.8

16985

TBR0537

1200

483.5

32.13

16.24

105.3

25.66

2.56

0.165

28954

4.0

18635

TBR0580

1200

590.1

38.26

24.35

136

40.37

4.03

0.165

33000

4.6

19886

TBR0630

1800

675.4

46.82

33.33

147

50.8

5.07

0.165

34251

5.2

23687

◆联轴器尺寸C、L、E、F是根据使用性能建议的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；

◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；

◆扭转刚度是按表中结构尺寸得出的(已计入轴的配合段)，当用户有特殊需要时可通过调整中间段长度E或有关尺寸而获得。若仅中间段长度E有变化，扭转刚度可由下式计算出：



式中: K-所需扭转刚度  -表上的扭转刚度    -中间段每米扭转刚度量    -尺寸E的变化值

◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；

其它系列高速膜片联轴器

根据客户需要我们又将现有的型式进行了拓展来满足客户的需求，下面是结构简图：

设计轴头端面设计尺寸较小时，我们一般采用TBS型联轴器，但是如果单膜片联轴器满足不了设计需要时我们应该采用TBM型联轴器。TBM型联轴器有双膜片结构，能够同时具有TBL型联轴器的吸收能力。
TBR系列高速膜片联轴器 TBR系列高速膜片联轴器
      TBM型                                      TBS型
设计转速小于3000rpm，TBL轴头包容能力较小时可以选用TBP型联轴器。设计转速大于3000rpm，TBL轴头包容能力较小时可以选用TBF型联轴器。TBF型联轴器采用了止口配合，有很好的同轴度，能够适应高转速。
TBR系列高速膜片联轴器 TBR系列高速膜片联轴器
              TBP型                                       TBF型
设计遇到可燃气体时通常需要做绝缘处理，TBE型联轴器可以解决这个问题，绝缘板能够很好的起到绝缘的作用。
TBR系列高速膜片联轴器

TBE型

拓展产品若有需要可垂询天硕联轴器技术部，进行非标产品设计。

有_疑问和其它需求，欢迎向天硕销售工程师咨询。
