TGS高速鼓形齿联轴器

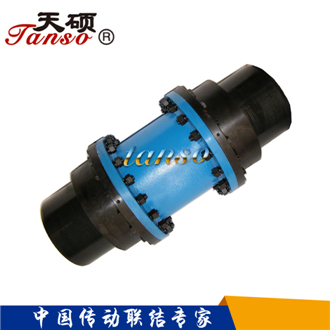

TGS高速鼓形齿联轴器

TGS高速鼓形齿联轴器是机械工业基础件之一,多用于重载,要求效率高以及两联轴器有较大调整误差和摆角的传动中.
产地:河北省泊头市
供应商:天硕联轴器(上海)有限公司
点击这里给我发消息
电话:0317-8288808

TGS高速鼓形齿联轴器详细内容介绍

产品型号说明

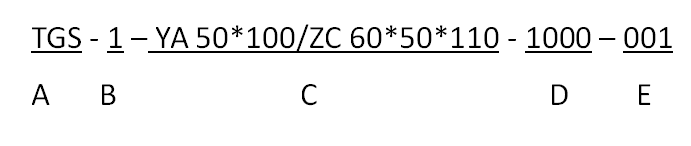

联轴器的编号由五段组成,例如:
TGS高速鼓形齿联轴器

A段:表示联轴器特征,由字母组成

B段:表示联轴器型号的编号

C段:表示主、从动机轴端配合轴径和长度,字母含义如下表

字母

含义(GB3852)

字母

含义(GB3852)

Y

J

J1

Z

Z1

Y型-长圆柱形轴孔

J型-有沉孔的短圆柱形轴孔

J1型-无沉孔的短圆柱形轴孔

Z型-有沉孔的圆锥形轴孔

Z1型-无沉孔的圆锥形轴孔

A

B

B1

C

D

A型-平键单键槽

B型-120o布置平键双键槽

B1型-180o布置平键双键槽

C型-圆锥形轴孔平键单键槽

D型-圆柱形轴孔普通切向键键槽

D段:表示主从动机轴端间距离

E 段:表示该联轴器设计号(或用户机组号)
TGS高速鼓形齿联轴器

结构特点

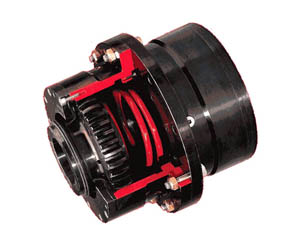

TGS高速鼓形齿联轴器是由齿数相同的内齿圈和带外齿的半联轴器及中间轴等零件组成,通过特殊的结构设计和改进的鼓形齿齿形设计,以及在加工精度及动平衡等级上的严格要求,能够满足在传动领域上高转速工况下的动态特性要求。

鼓形齿联轴器在工作时,两周产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率损耗,因此,鼓形齿联轴器需在有良好润滑和密封的状态下工作。对于较高转速的工况,建议采用稀油润滑的方式强制润滑,有利于热量的扩散,降低齿面温度,提供齿的使用寿命,建议安装天硕公司数据表中的特低润滑油量提供润滑油。

应用范围

鼓形齿联轴器是机械工业基础件之一,多用于重载,要求效率高以及两联轴器有较大调整误差和摆角的传动中,鼓形齿联轴器在生产实践中愈来愈被人们所重视,它可以补偿两连接轴因轴线不重合而形成的角度,轴向和径向安装误差,允许两个轴有额定的位移。其转动方向可以为顺时钟,也可以为逆时针,它可以水平方向传动,也可以在特殊结构下垂直传动,在一般机器制造业中具有较大的优点,特别是在下列条件下尤其显得_:间歇运动的机械;传动负荷较大的机械;两联接轴有较大的调整误差等等。基于上述特点,鼓形齿联轴器被广泛用于冶金、矿山、轧钢等行业,对于高速鼓形齿联轴器,还可以应用于燃气轮机的轴系传动等。



许用补偿量

  当两轴线无径向位移时,许用角向补偿量Δα
  TGS高速鼓形齿联轴器
1、联轴器每一对内外齿啮合许用角向补偿量Δα=1o30’

2、联轴器两对内外齿啮合许用角向补偿量2Δα=2x1o30’=3o



TGS高速鼓形齿联轴器  当两轴线无角向位移时,许用径向补偿量Δy ,见下表

联轴器型号

TGS4

TGS5

TGS6

TGS7

TGS8

TGS9

许用径向补偿量Δy

1.0

1.1

1.4

1.5

1.7

1.8

联轴器型号

TGS10

TGS11

TGS12

TGS13

TGS14

TGS15

许用径向补偿量Δy

2.0

2.1

2.3

2.6

4.5

4.8

联轴器型号

TGS16

TGS17

TGS18

TGS19

TGS20

TGS21

许用径向补偿量Δy

5.3

5.4

5.8

6

6.4

6.6

联轴器型号

TGS22

TGS23

TGS24

TGS25

TGS26

TGS27

许用径向补偿量Δy

6.8

8.0

8.4

8.5

8.7

8.8


TGS高速鼓形齿联轴器

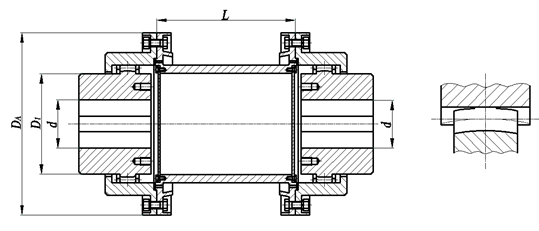

TGS高速鼓形齿联轴器主要尺寸

型号

公称转矩

kNm

转速

rpm

轴径d

mm

DA

mm

D1

mm

Lmin

mm

润滑油量

Q/min

TGS4

4.5

6150

30~80

215

110

100

24

TGS5

7.1

5400

35~90

245

125

105

33

TGS6

10

4540

40~100

275

140

115

39

TGS7

14

3960

50~110

295

155

120

48

TGS8

20

3580

55~125

325

175

135

61

TGS9

25

3210

65~140

350

196

155

69

TGS10

40

2930

75~160

395

224

155

101

TGS11

56

2590

85~180

430

252

175

125

TGS12

80

2320

120~200

480

280

205

159

TGS13

112

2060

140~220

520

308

205

198

TGS14

16

1830

160~260

585

364

240

251

TGS15

224

1740

160~280

630

392

240

335

TGS16

280

1610

180~300

685

420

260

387

TGS17

355

1520

200~320

730

448

280

463

TGS18

450

1350

220~360

785

504

300

522

TGS19

560

1260

240~380

840

532

350

605

TGS20

710

1150

260~400

890

560

350

701

TGS21

800

1070

280~440

935

616

350

735

TGS22

900

1010

320~460

975

644

400

781

TGS23

1000

960

360~500

1015

700

400

824

TGS24

1250

890

380~520

1065

728

400

955

TGS25

1550

830

400~540

1145

756

450

1105

TGS26

1850

770

440~580

1195

812

450

1223

TGS27

2150

710

460~600

1240

840

450

1311
